Controlo Centralizado
Válvulas e Bombas

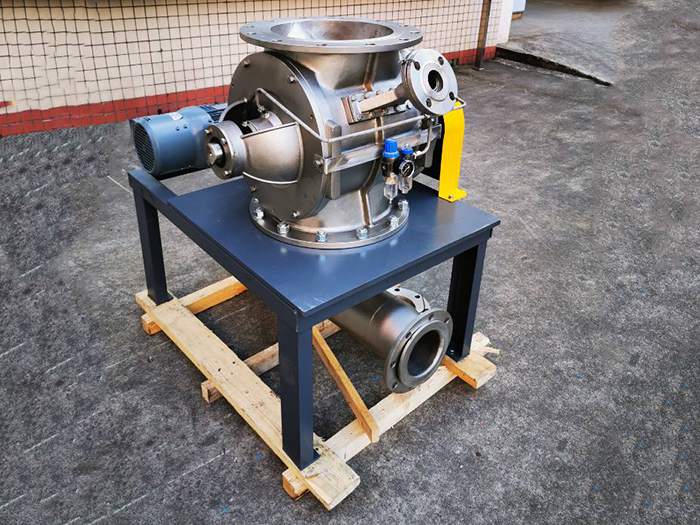

A válvula rotativa é uma unidade de transporte pneumática essencial para o sistema de transporte centralizado.

Válvulas e Bombas
Peça uma Cotação
Especificações：
Modelo Furo Capacidade
(L/rev)		 Propulsão
(kw)		 Dimensão (mm) N-Φd Peso (kg)
A B H L D1 D
NFR015 125A 1.8 0.37 545 540 280 260 210 250 8-Φ23 54
NFR030 125A 2.8 0.37 565 540 300 260 210 250 8-Φ23 70
NFR050 150A 4.3 0.55 595 560 330 280 240 285 8-Φ23 92
NFR070 200A 6.6 0.75 700 690 350 350 295 340 8-Φ23 115
NFR120 250A 12.6 0.75 755 760 420 383 350 395 12-Φ23 160
NFR220 300A 22.3 1.5 832 886 490 443 400 445 12-Φ23 240
NFR300 300A 31.4 1.5 999 886 545 443 400 445 12-Φ23 330
NFR400 350A 41.5 2.2 1031 946 585 473 460 505 16-Φ23 390
NFR600 400A 59 2.2 1081 1066 645 533 515 565 16-Φ27 410
NFR800 450A 80 4



565 615 20-Φ27 620

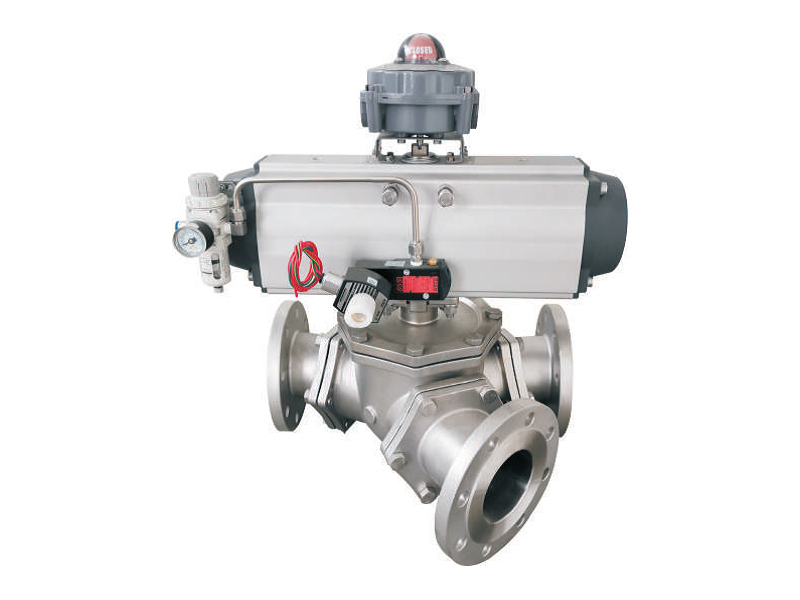

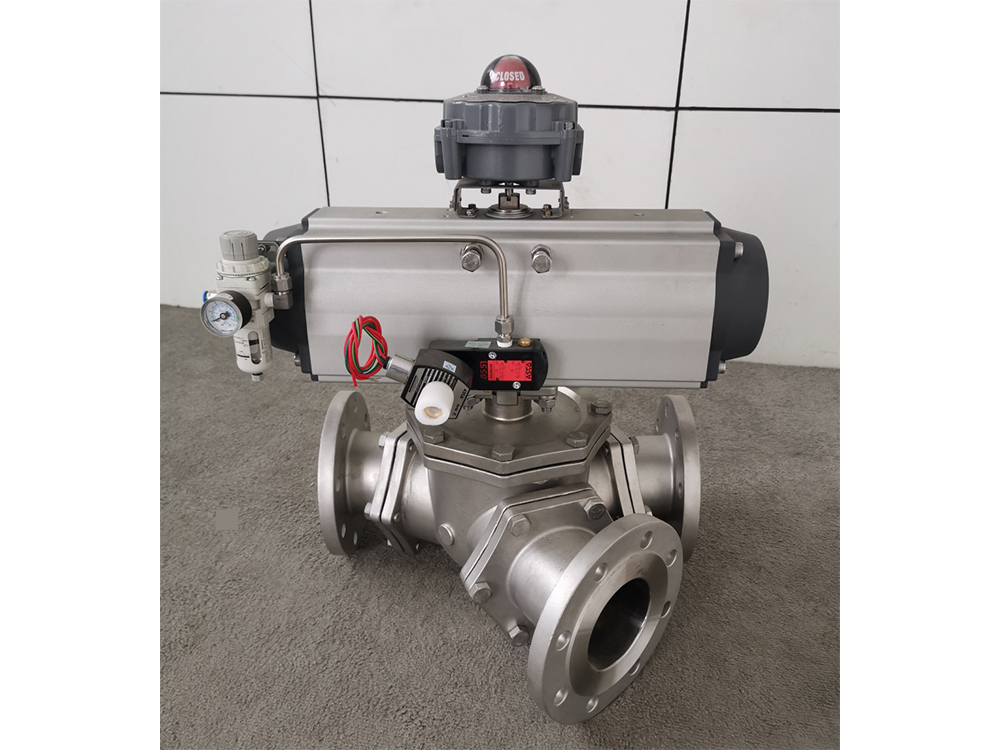

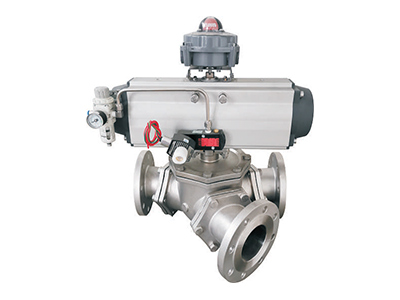

Válvula de Desvio

A válvula de desvio é utilizado no sistema de transporte centralizado para direcionar o fluxo do material para a linha pretendida. O anel 'O' é utilizado como selo na válvula de desvio.

  • Válvulas e Bombas
  • Válvulas e Bombas
Especificações：
Modelo Dimensão (mm) m-Φd Peso (kg)
DN D1 D L P1 C E H H1
NDDV50 50A 125 165 328 224.4 25 207 366 93 4-17.5 40
NDDV65 65A 145 185 350 227 30 237.5 410 114 4-17.5 45
NDDV80 80A 160 200 358 263.5 35 271.5 423 125 8-17.5 63
NDDV100 100A 180 220 400 296.6 40 271.5 445 130 43699 75
NDDV125 125A 210 250 450 333.6 45 366 506 150 4-22 118
NDDV150 150A 240 285 510 375.7 50 366 564 165.7 4-22 133
NDDV175 175A 270 315 525 407.4 60 428 594 181 4-22 146
NDDV200 200A 295 340 565 439.4 65 522 693 197 4-22 215
NDDV225 225A 325 370 586 474.1 75 522 831 220 4-22 245
NDDV250 250A 350 395 625 517.7 85 575 885 251 12-22 275

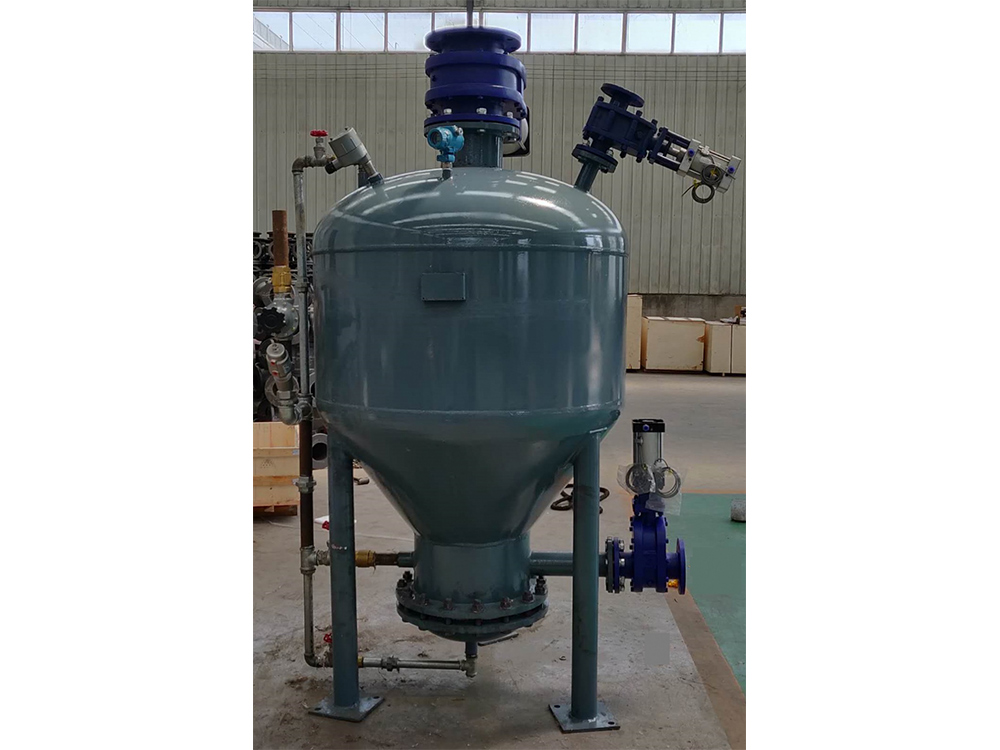

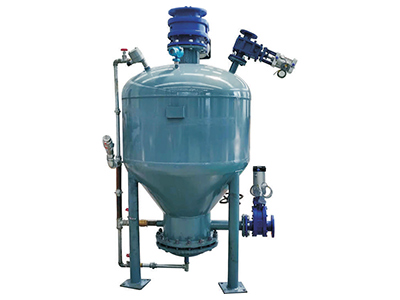

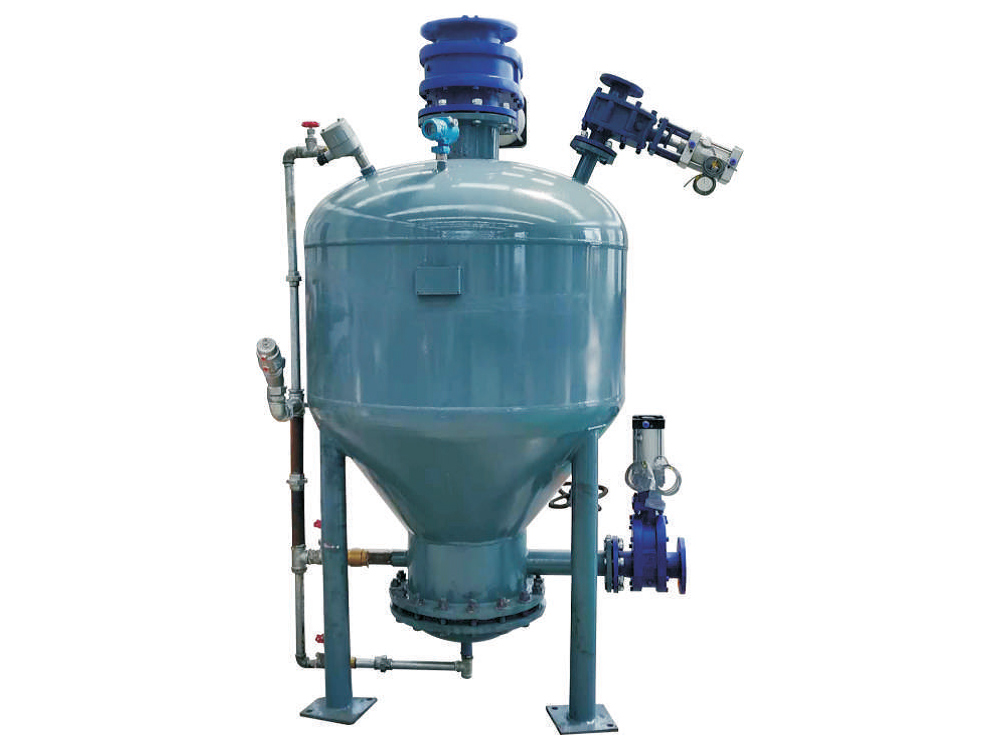

Bomba de alto vácuo

A bomba de alto vácuo é um equipamento de transporte pneumático ideal para o transporte de pós em massa por longas distâncias. Condições climatéricas não influenciam o processo de transporte, prevenindo assim que os produtos humedeçam.

  • Válvulas e Bombas
  • Válvulas e Bombas
Especificações：
Modelo F-0.3 F-0.6 F-1.0 F-1.5 F-2.5 F-4.0 F-6.0 F-8.0 F-10
Capacidade (m3) 0.3 0.6 1 1.5 2.5 4 6 8 10
Diâmetro interno da bomba ΦE (mm) 800 1000 1200 1400 1600 1800 2000 2200 2400
Diâmetro do tubo de transporte (mm) 50- 80 80- 100 80- 100 80- 125 100- 125 100- 150 125- 175 150- 175 150- 175
Classificação máx. de pressão 0.78MPa
Pressão em funcionamento 0.1- 0.6MP
Temperatura -20 ℃
Material do corpo da bomba Q235/16MnR
Distancia máx. de transporte Até 1500m
Consumo de ar (m3/min) 2~3 4~5 5~8 12~16 15~18 22~30 30~36 40~50 50~60
Taxa de transferência (T/H) 4 8 12 20 25 40 55 70 85
Peso (T) 1 1.2 2 2.4 2.6 3.2 3.6 4.5 5.2
Tags
Válvua rotativa válvula de desvio bomba de alto vácuo sistema de transporte centralizado
